Cómo elegir bandejas portacables según la carga eléctrica: guía técnica para una instalación segura y eficiente

Las bandejas portacables no son solo un elemento de soporte en una instalación eléctrica: son parte esencial del sistema de distribución. Elegirlas correctamente según la carga eléctrica garantiza no solo el orden del cableado, sino también la seguridad, la eficiencia energética y la vida útil de toda la instalación.

Una mala elección puede provocar sobrecalentamiento, fallas operativas o incluso riesgos eléctricos. Por eso, entender cómo dimensionarlas adecuadamente es clave para cualquier proyecto industrial, comercial o de infraestructura.

¿Qué significa “carga eléctrica” en bandejas portacables?

Cuando hablamos de carga eléctrica en este contexto, nos referimos principalmente a dos factores:

• Cantidad de cables que se instalarán
• Tipo y sección de los conductores (potencia, control, datos, etc.)

Estos elementos determinan el volumen total que ocuparán los cables y la capacidad térmica necesaria para evitar acumulación de calor.

Tipos de bandejas portacables y su relación con la carga

Elegir el tipo correcto de bandeja influye directamente en cómo se disipa el calor y se distribuye la carga:

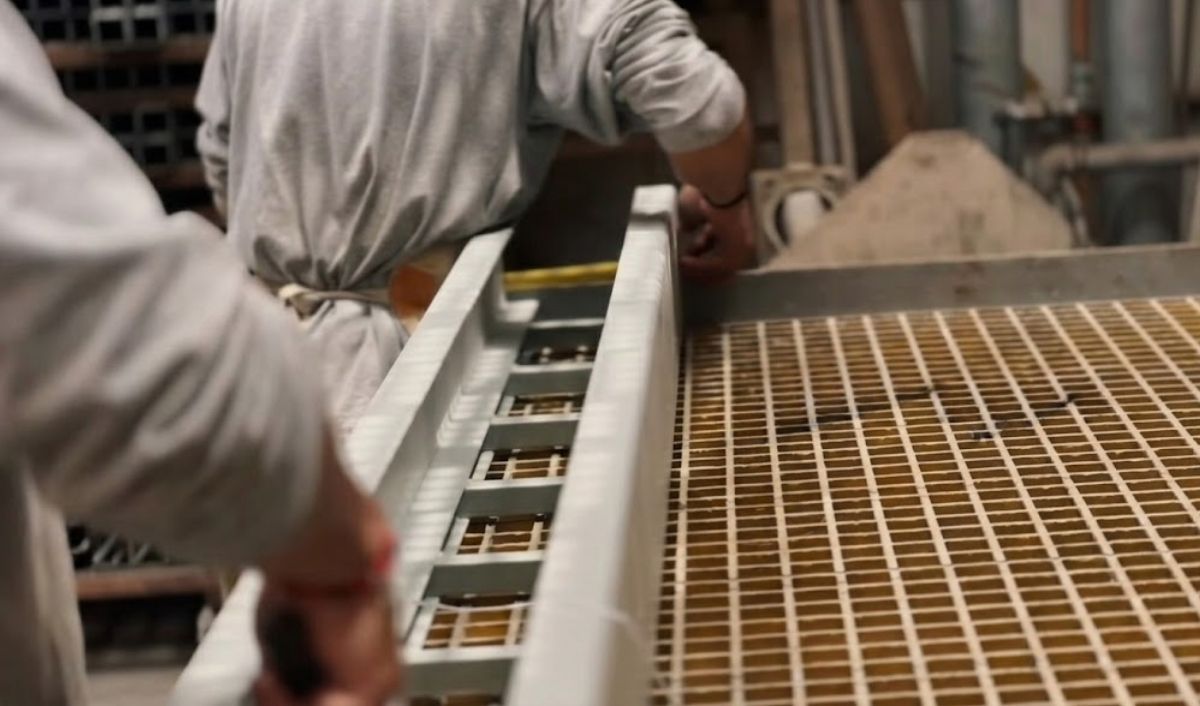

1. Bandejas tipo escalera

• Ideales para cargas eléctricas altas
• Permiten excelente ventilación
• Recomendadas para cables de potencia

2. Bandejas tipo malla (wire mesh)

• Adecuadas para cargas medias o bajas
• Muy utilizadas en cableado de datos
• Fácil instalación y adaptabilidad

3. Bandejas tipo fondo sólido o ventilado

• Protegen cables de ambientes agresivos
• Menor disipación térmica
• Requieren mayor cuidado en el cálculo de carga

Factores clave para elegir según la carga eléctrica

1. Capacidad de llenado

No se debe llenar la bandeja al 100%. Las normativas recomiendan un factor de ocupación entre 40% y 60%, dependiendo del tipo de instalación.

Esto permite:

• Mejor disipación del calor
• Espacio para futuras ampliaciones
• Reducción de interferencias entre cables

2. Peso total de los cables

Además del volumen, es fundamental calcular el peso total:

• Suma del peso por metro de cada cable
• Multiplicado por la longitud total del tramo

Esto definirá:

• El tipo de bandeja (material y resistencia)
• La distancia entre soportes

3. Disipación térmica

A mayor carga eléctrica, mayor generación de calor.

Por eso:

• Las bandejas abiertas (tipo escalera) son ideales para cargas altas
• Las bandejas cerradas requieren ventilación adicional o menor densidad de cables

4. Tipo de corriente y uso

• Cables de potencia: generan más calor → requieren mayor separación
• Cables de datos: sensibles a interferencias → necesitan organización y aislamiento
• Cables de control: requieren orden y accesibilidad

5. Normativas y estándares

Es fundamental cumplir con normas técnicas como:

• IEC (International Electrotechnical Commission)
• NEC (National Electrical Code)
• Reglamentos eléctricos locales

Estas establecen criterios de:

• Capacidad máxima
• Separación de circuitos
• Seguridad en instalación

Materiales: clave para soportar la carga y el entorno

La elección del material también influye en el rendimiento frente a la carga eléctrica:

• Acero galvanizado: resistente y económico
• Acero inoxidable: ideal para ambientes corrosivos
• Fibra de vidrio (FRP): liviano, no conductor y altamente resistente

En ambientes industriales exigentes, materiales como el FRP ofrecen ventajas adicionales al no afectar la conductividad ni sufrir corrosión.

Errores comunes al elegir bandejas portacables

• Subestimar el crecimiento futuro del sistema
• Ignorar la disipación térmica
• Sobrecargar la bandeja sin considerar normativas
• Elegir materiales inadecuados para el entorno
• No calcular correctamente el peso total

Evitar estos errores puede marcar la diferencia entre una instalación eficiente y una problemática.

Recomendaciones prácticas

• Realiza siempre un cálculo previo de carga eléctrica y volumen
• Deja margen para ampliaciones futuras
• Prioriza bandejas que faciliten ventilación en cargas altas
• Considera el entorno (humedad, corrosión, temperatura)
• Consulta normas técnicas y especificaciones del fabricante

Conclusión: seguridad y eficiencia desde la planificación

Elegir bandejas portacables según la carga eléctrica no es solo una decisión técnica, es una inversión en seguridad, eficiencia y durabilidad.

Un sistema bien dimensionado garantiza un funcionamiento estable, reduce riesgos y facilita el mantenimiento a largo plazo. En entornos donde la demanda energética crece constantemente, planificar correctamente desde el inicio es la clave del éxito.

En Grating Perú Company, cada instalación comienza con una decisión inteligente: elegir soluciones que soporten no solo la carga actual, sino también el futuro del proyecto.
