Bandejas de Cables FRP/GRP: Criterios de Dimensionamiento para un Sistema Portacables Seguro y Eficiente

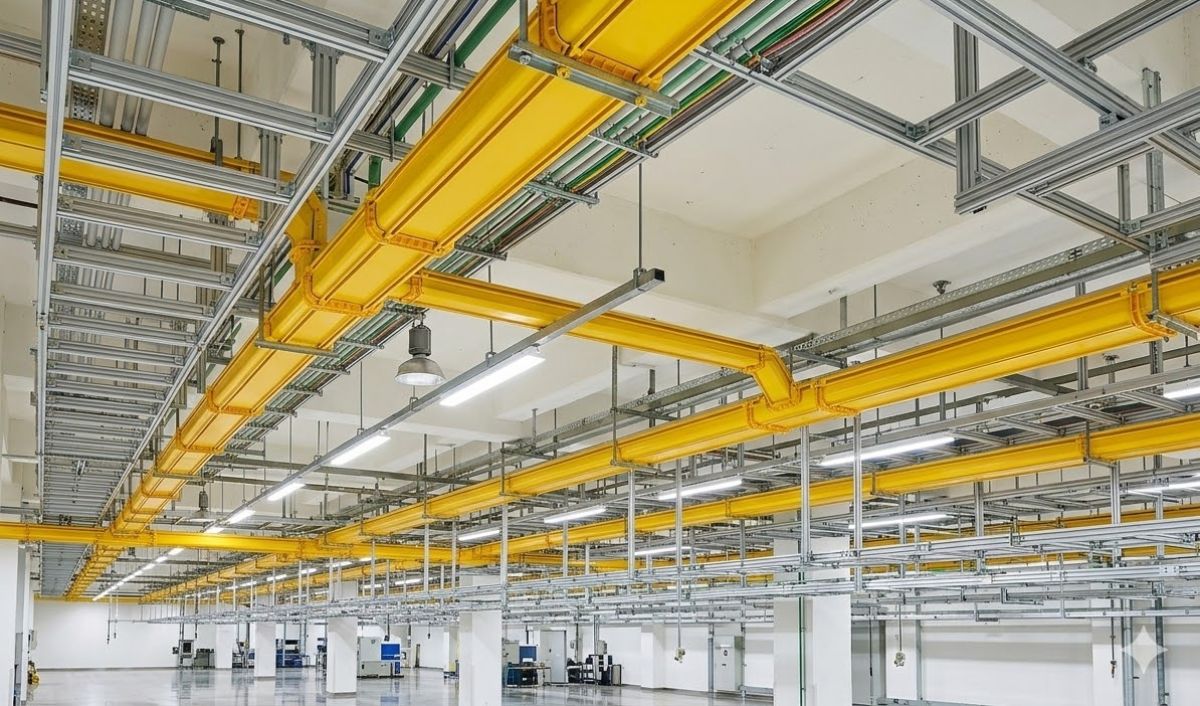

Las bandejas portacables fabricadas en FRP/GRP (plástico reforzado con fibra de vidrio) se han convertido en una solución altamente confiable para la conducción y organización de cables eléctricos en proyectos industriales, energéticos, mineros y de infraestructura.
Su resistencia a la corrosión, ligereza estructural y larga vida útil las hacen especialmente adecuadas para entornos exigentes donde los sistemas metálicos tradicionales pueden deteriorarse con mayor rapidez.
En este contexto, Grating Perú Company fabrica bandejas de cables FRP/GRP y cuenta con amplia experiencia en el diseño, fabricación e instalación de sistemas portacables para distintos proyectos. Sin embargo, para garantizar un funcionamiento seguro y eficiente, es fundamental realizar un dimensionamiento adecuado que asegure la correcta capacidad de carga del sistema.
A continuación, se presentan las principales consideraciones técnicas para el dimensionamiento, instalación y mantenimiento de bandejas de cables FRP/GRP.

Selección del material adecuado
El primer paso para un correcto dimensionamiento es seleccionar el tipo adecuado de FRP/GRP según el entorno de operación.

Las bandejas FRP/GRP pueden fabricarse con diferentes composiciones de resina y fibra, lo que permite adaptarlas a diversas condiciones ambientales, entre ellas:
•    Ambientes altamente corrosivos (plantas químicas o costeras)
•    Instalaciones con altas temperaturas
•    Zonas con exposición permanente al sol o radiación UV
•    Infraestructura industrial o minera
Elegir el material adecuado asegura mayor durabilidad, reduce costos de mantenimiento y mejora el desempeño estructural del sistema.

Capacidad de carga y dimensionamiento
Uno de los aspectos más críticos del diseño es determinar el tamaño y la resistencia necesarios de la bandeja de cables FRP/GRP en función de los cables que transportará.

Una bandeja sobrecargada puede provocar:
•    Deformaciones estructurales
•    Fallas en los soportes
•    Daños en el cableado
•    Riesgos de seguridad
Por ello, el cálculo de la capacidad de carga debe realizarse cuidadosamente desde la etapa de diseño del proyecto.

Comprensión de los tipos de carga
En un sistema de bandejas portacables existen principalmente dos tipos de cargas:
Carga estática
Corresponde al peso propio de los cables instalados dentro de la bandeja.

Incluye:
•    Peso por metro lineal del cable
•    Cantidad de cables instalados
•    Peso de accesorios y fijaciones
Carga dinámica

Considera fuerzas externas que pueden afectar la estructura, como:
•    Vibraciones
•    Viento
•    Actividad sísmica
•    Movimiento de maquinaria cercana
Un diseño profesional debe considerar ambos tipos de carga para garantizar estabilidad estructural.

Cálculo del peso de los cables
Para determinar la capacidad necesaria de la bandeja, es necesario calcular el peso total del cableado.

El procedimiento incluye:
1.    Identificar el peso por metro lineal de cada cable.
2.    Determinar la longitud total instalada.
3.    Multiplicar ambos valores para obtener el peso total.
La suma de todos los cables no debe superar la capacidad máxima de carga especificada para la bandeja FRP/GRP.

Previsión para futuras ampliaciones
Un error común en el diseño de sistemas portacables es considerar únicamente las necesidades actuales.
Sin embargo, es recomendable prever espacio para futuras ampliaciones, ya que con el tiempo pueden incorporarse nuevos equipos o sistemas eléctricos.

Diseñar con una reserva de capacidad evita:
•    Reemplazos prematuros
•    Costosas ampliaciones
•    Interrupciones operativas

Longitud del vano entre soportes
La distancia entre soportes, conocida como longitud del vano, influye directamente en la capacidad de carga de la bandeja.
•    Vanos cortos → mayor capacidad de carga
•    Vanos largos → menor resistencia estructural
Por esta razón, los fabricantes establecen distancias máximas recomendadas entre soportes que deben respetarse durante el diseño e instalación.

Anchura y profundidad de la bandeja
Las dimensiones de la bandeja también afectan su capacidad de carga.

Factores a considerar:
•    Ancho de la bandeja
•    Profundidad o altura lateral
•    Tipo de perfil estructural
Las bandejas más anchas o profundas permiten transportar mayor cantidad de cables, pero siempre deben cumplir con las especificaciones estructurales del fabricante.

Importancia del factor de seguridad
En ingeniería, es fundamental aplicar un factor de seguridad para evitar fallos estructurales.

En sistemas de bandejas de cables FRP/GRP normalmente se utiliza un factor de entre:
1.5 y 2 veces la carga estimada.
Esto significa que la estructura debe soportar entre 150 % y 200 % de la carga prevista, garantizando un margen adecuado ante situaciones imprevistas.

Directrices de instalación de bandejas FRP/GRP
Además del dimensionamiento correcto, la instalación adecuada es esencial para garantizar la seguridad y la vida útil del sistema.

Planificación previa a la instalación

Antes de comenzar la instalación se debe elaborar un plan detallado que incluya:
•    Trazado del recorrido
•    Ubicación de soportes
•    Identificación de obstáculos
•    Materiales y herramientas necesarias
Una planificación adecuada reduce errores y optimiza el tiempo de instalación.

Revisión de las instrucciones del fabricante
Cada sistema de bandejas FRP/GRP puede tener recomendaciones específicas de instalación.
Por ello es fundamental revisar la documentación técnica antes de iniciar el montaje.

Estructuras de soporte robustas

Los soportes deben ser capaces de sostener:
•    Peso de la bandeja
•    Peso del cableado
•    Cargas externas adicionales
Una estructura mal diseñada puede provocar deformaciones o incluso colapso del sistema.

Espaciado correcto de soportes
El espaciado entre soportes debe seguir estrictamente las recomendaciones del fabricante.

Una separación excesiva puede generar:
•    Flexión de la bandeja
•    Sobrecarga estructural
•    Daño a largo plazo.

Nivelación y alineación

Las bandejas deben instalarse correctamente niveladas y alineadas, evitando:
•    Desplazamientos
•    Cargas desiguales
•    Deformaciones estructurales.

Consideración de la expansión térmica
El FRP/GRP puede expandirse o contraerse con los cambios de temperatura.

Por ello es recomendable:
•    Incluir juntas de expansión
•    Dejar espacios adecuados en las uniones
•    Utilizar conectores flexibles.

Uso de accesorios compatibles

Todos los componentes del sistema deben ser compatibles con bandejas FRP/GRP, incluyendo:
•    Uniones
•    Curvas
•    Soportes
•    Conectores
El uso de accesorios no adecuados puede generar conexiones débiles o fallas estructurales.

Distribución adecuada del cableado
Los cables deben colocarse de forma uniforme dentro de la bandeja para evitar cargas concentradas.

Una distribución equilibrada mejora:
•    La estabilidad estructural
•    La ventilación
•    El acceso para mantenimiento.

Ventilación y disipación de calor
Muchos cables generan calor durante su operación.
Por esta razón, las bandejas FRP/GRP deben permitir una ventilación adecuada, evitando el sobrecalentamiento que podría afectar tanto a los cables como al material.

Seguridad contra incendios
En instalaciones con alto riesgo de incendio es recomendable utilizar bandejas FRP con propiedades ignífugas.
Este tipo de materiales ayuda a reducir la propagación del fuego y mejora la seguridad general de la instalación.

Inspección y mantenimiento periódico

Para asegurar un funcionamiento continuo del sistema se deben realizar inspecciones periódicas, verificando:
•    Daños estructurales
•    Aflojamiento de conexiones
•    Desgaste o deterioro del material
•    Estado del cableado
Cualquier anomalía debe repararse o reemplazarse inmediatamente.

Cumplimiento de normas de seguridad

Toda instalación de bandejas de cables debe cumplir con:
•    Códigos eléctricos
•    Normas de seguridad industrial
•    Reglamentos de construcción
Además, es importante mantener el sistema correctamente identificado y accesible para inspección y mantenimiento.

Conclusión

El correcto dimensionamiento de bandejas de cables FRP/GRP es un factor determinante para garantizar la seguridad, la eficiencia y la durabilidad de cualquier sistema eléctrico industrial.
Considerar aspectos como la capacidad de carga, la distancia entre soportes, el peso del cableado y las condiciones ambientales permite diseñar instalaciones confiables y preparadas para el crecimiento futuro.
Gracias a su experiencia en diseño, fabricación e instalación, Grating Perú Company ofrece soluciones de bandejas de cables FRP/GRP adaptadas a las necesidades de cada proyecto, garantizando calidad, resistencia y cumplimiento de las normas técnicas más exigentes.
